钢板取样，还要人工找边、编程、录入信息？
在连续运行的钢铁产线上，这些重复操作不仅增加人工，也影响取样环节的自动衔接。

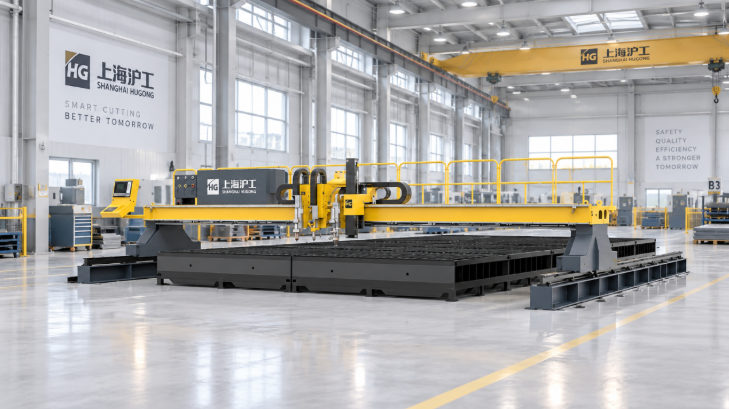

上海沪工钢板在线取样切割喷码分拣一体机——切割、喷码、分拣一体，一次完成下料分料。设备可自动接收客户 L3/L2 系统的生产信息，并与自动巡边、取样切割、喷码及分拣环节联动，让生产数据直接驱动设备执行。从钢板到位到样件分拣，全流程自动完成。
01
shanghaihugong
上海沪工钢板在线取样切割喷码分拣一体机一次完成下料分料。
设备自动接收客户 L3/L2 系统传输的来料及取样信息后，自动完成：
■ 生产信息自动接收
■ 自动巡边定位
■ 自动生成切割任务
■ 自动取样切割
■ 自动生成喷码信息
■ 自动喷码标识
■ 样件/废料自动分拣
无需人工套料 · 无需人工编程 · 无需重复录入喷码信息 · 无需人工分拣。
将原本分散的操作环节串联起来，让生产数据直接驱动设备执行，实现在线取样全流程自动化。
02
shanghaihugong

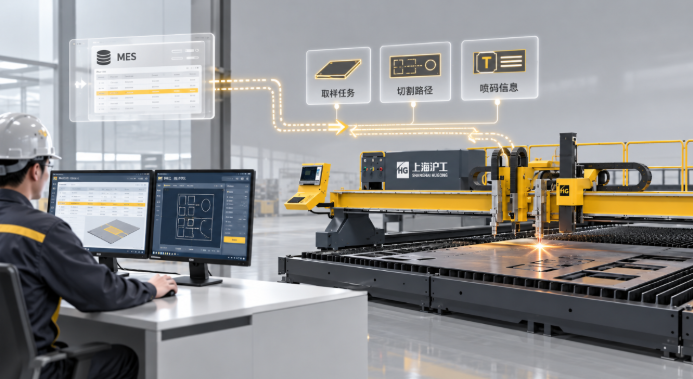

钢板进入取样环节前，设备可自动接收客户 L3/L2 系统传输的钢板来料信息及取样要求。数控系统获取生产信息后，自动生成相应的：
■ 取样信息
■ 切割路径
■ 喷码标识信息
操作人员不必针对每一张钢板重新套料、编制程序或手动录入喷码内容。生产信息，直接转化为设备执行任务。
03
shanghaihugong
钢板通过辊道输送至取样工位时，实际位置可能存在一定偏移。
设备通过自动巡边系统识别钢板实际边缘和位置，并根据检测结果自动完成定位修正，为后续取样切割建立准确坐标。
即使来料跑偏，也无需操作人员重新测量、找边。钢板到位即识别，取样少一道人工定位。
04
shanghaihugong
钢板定位完成后，数控系统根据已接收的客户 L3/L2 系统生产信息，自动生成并执行对应的取样切割任务。
设备按照设定要求完成钢板切断及样件切割，整个加工过程由数控系统自动控制。
来什么板、取什么样、怎么切，由生产数据直接决定。 取样任务从"人工编程后执行"，转变为"生产信息下达后自动执行"。
05
shanghaihugong

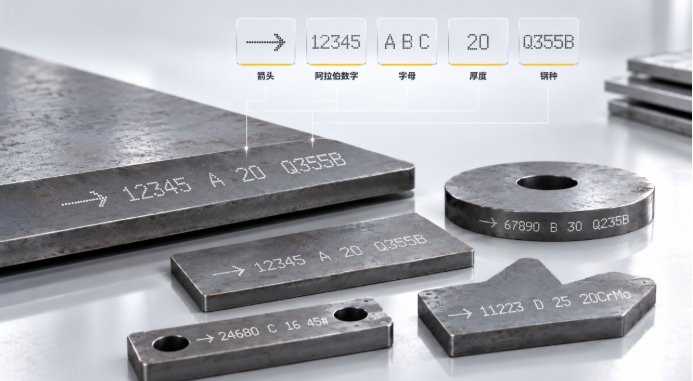

样件切割完成后，设备自动进入喷码标识环节。系统根据接收到的上游生产信息自动生成对应的喷码内容，并与当前样件保持关联。
根据生产要求，可完成：
■ 箭头
■ 字母
■ 厚度
■ 钢种等信息的自动标识。
无需人工进入切割区域识别、搬运和分类。从信息下达到样件完成收集，一次在线取样任务自动闭环。
06
shanghaihugong
喷码完成后，设备继续执行自动分拣任务。系统根据不同物料属性，将样件与废料分别送入对应收集区域：
■ 样件 → 自动进入样件收集区域
■ 废料 → 自动进入废料收集区域
无需人工进入切割区域进行识别、搬运和分类。从生产信息自动接收到样件完成收集，一次在线取样任务自动闭环。
07
shanghaihugong
这套设备面向的不是普通钢板下料场景，而是钢铁热处理生产线中的在线取样工位。
设备可适配：
■ 钢板厚度：4～50mm
■ 钢板宽度：1200～3650mm
■ 钢板长度：6000～18000mm
■ 来料温度：最高≤500℃
同时兼顾热处理后钢板表面的氧化铁皮，以及现场的高温、粉尘等实际环境。对钢厂来说，自动化不仅要"能运行"，更要适应真实产线的连续作业要求。
08
shanghaihugong
在线取样不仅要减少人工介入，每一个执行环节同样需要稳定可靠。
■ 自动巡边：识别钢板实际位置，修正来料偏移，为取样切割建立准确基准。
■ 数控自动控制：从定位、穿孔到切割运动统一执行，减少人为操作对取样过程的影响。
■ 自动喷码：生产信息直接生成样件标识内容，让样件与生产数据保持对应。
■ 360°割炬防撞：等离子割炬配置360°防撞机构，任意方向碰撞时立即停止运动，降低对割炬及设备的损伤
自动定位 · 自动执行 · 自动标识 · 自动分拣 · 安全防护——在线取样不止"少人工"，更兼顾生产连续性与设备运行安全。
09
shanghaihugong
上海沪工钢板在线取样切割喷码分拣一体机可自动接收客户 L3/L2 系统的生产信息，并驱动设备完成巡边、取样、喷码和分拣，减少人工套料、编程与信息录入。
对企业而言，这意味着：
■ 减少人工干预
■ 降低信息录入差错
■ 提高取样节拍
■ 强化样件追溯
■ 提升产线自动化水平
让取样环节更高效、更稳定，也更容易融入企业现有生产管理体系。以生产数据驱动在线取样，让钢铁产线自动化再进一步。
想了解上海沪工钢板在线取样切割喷码分拣一体机如何匹配你的产线？
欢迎联系我们获取方案与报价。
